Medizintechnik

Blasenscanner CUBESCAN BioCon-900S

Kompakter Blasenscanner

BESCHREIBUNG

CUBEScanTM BioCon-900S (Art.-Nr. BioCon-900S) ist ein kompakter Blasenscanner, welches das Blasenvolumen und den Restharn (PVR) schnell und einfach misst. Das tragbare, nicht-invasive Ultraschallgerät liefert alle benötigten Funktionalitäten zu einem angemessenen Preis.

Der Blasenscanner liefert durch seine Pre-Scan Funktion ein Ultraschallbild in Echtzeit, mit welchem der Anwender die Blaseeinfach lokalisieren kann, um sie dann akkurater zu scannen. Dazu wird das Zielsystem Bladderpoint  genutzt, welches Fadenkreuze auf die Flüssigkeit in der Blase setzt. Der BioCon-900S kann bis zu 23 cm tief scannen und misst das Blasenvolumen in weniger als 2 Sekunden. Durch einen speziellen Kindermodus lassen sich auch kleinere Volumina präzise bestimmen. Durch die Selbsttest-Funktion kann eine alltägliche Prüfung der Sonde sehr einfach durchgeführt werden (Phantom oder Calkit Kalibrierung ist ebenso möglich).

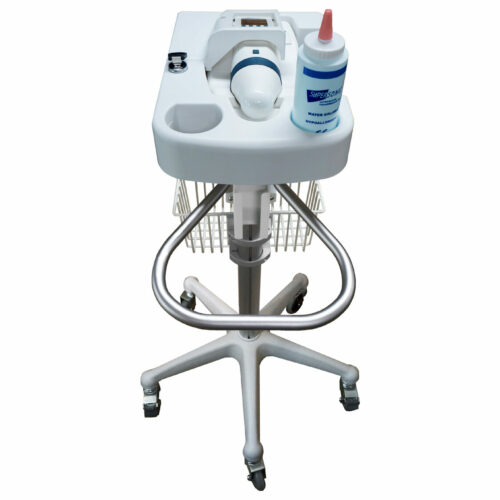

Der CUBEScan BioCon-900S ist auch mit integriertem Barcode Scanner erhältlich (Art.-Nr.: 39S02 01001). Optional ist außerdem ein Rollständer (Art.-Nr. MRC-900S) erhältlich.

Schema einer liegenden Person bei der die Blase gescannt wird

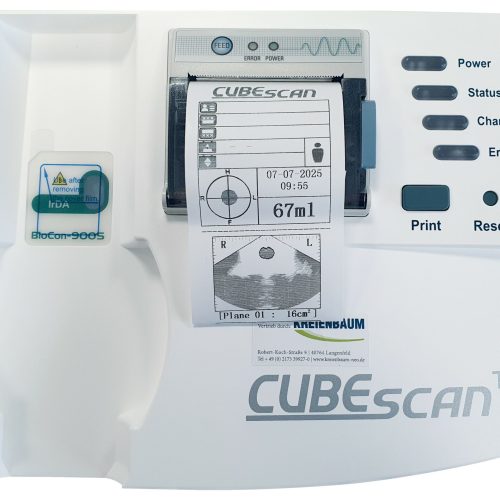

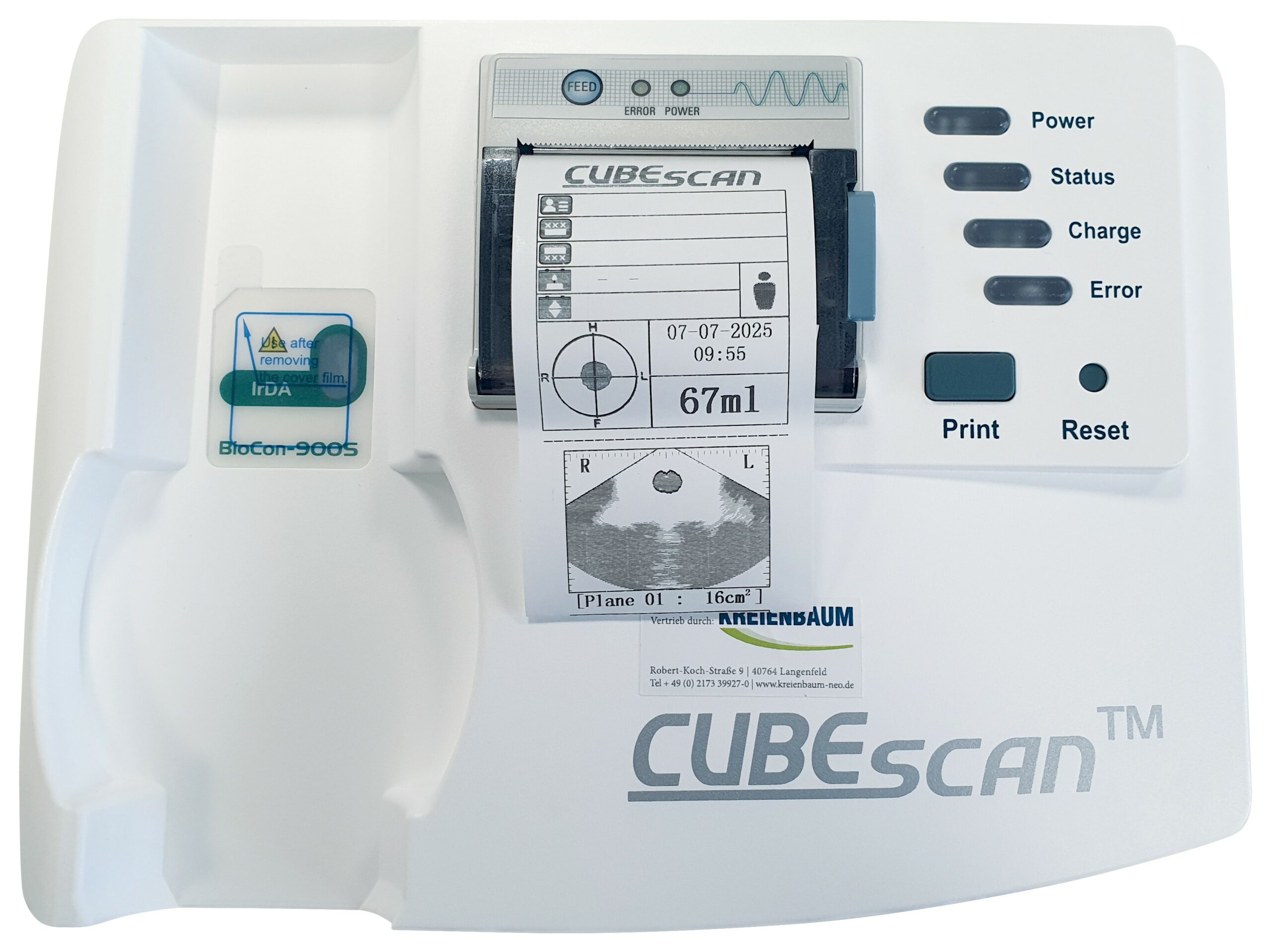

Docking Station für den Blasenscanner 900S druckt Ergebnis aus

Details



Speziell konzipierte Messsonde

  • Komplett versiegelte und lückenlose Oberfläche
  • Rückstände können einfach entfernt werden, Touchscreen verhindert Kontaminationen und assoziierte Infektionen
  • Alle für die Sonde verwendeten Materialien erfüllen die globalen regulatorischen Anforderungen für medizinische Zwecke



Anpassbarer Arbeitsablauf

  • Benutzeroberfläche erlaubt ganz einfach Patienteninformationen hinzuzufügen und diese zu identifizieren
  • Barcodeleser (optional) für noch komfortablere Patientenidentifikation und sichere Aufbewahrung der Daten
  • Kabelloles Ladesystem



Langlebig und mobil

  • Handlich und leicht für angenehmes Tragen
  • Spezielles Design hält unerwarteten Schäden stand, verbesserte Betriebsfestigkeit



ACT (Auto-Contruction Technology)

  • 3D Volumen-Schätzungsmodell kalkuliert das Blasenvolumen zuverlässig bei dezentrierten Scans

– Reduzierung von Katheterisierungen und damit einhergehenden Infektionen

– Sichere Anwendung auch durch das Pflegepersonal

– Einfache und schnelle Lokalisierung der Blase mit Hilfe des Zielsystems Bladderpoint direkt am Patientenbett

– Ultraschallbild in Echtzeit und exaktere Messungen als herkömmliche Ultraschallgeräten

– Ortsunabhängige Nutzung dank handlichem Format

– Wartungsfrei dank Selbstdiagnose-Funktion

– Optional: Druckfunktion zur direkten Dokumentation

Artikel
Aertikelnummer
Medizinprodukteklasse
BioCon-900S mit Barcode Scanner
39S02 01001
IIa
BioCon-900S ohne Barcode Scanner
39S02 02001
IIa
Technische Daten
Display
TFT-LCD 2,7 inch (ca. 7 cm)
Messbereich
0 – 999 ml Genauigkeit 0 – 99 ml ± 10 ml, 100 – 999 ml ± 10%*
Scandauer
ca. 2 Sekunden
Patiententypen
Männer, Frauen, Kinder oder Frauen mit Hysterektomie
Ultraschallsonde
Kabellos, Dualfrequenz (2 MHz, 3,4 MHz) B-Modus-Scan-Bild, Scan-Winkel: 120° Penetrationstiefe normaler Patient: 23 cm, Kinder: 8 cm
Speicher
Interner Speicher für bis zu 50 Datensätze
Stromversorgung
Wieder aufladbare Li-Ionen-Akku Nennspannung: 3,6 V, Nennleistung: 5200 mAh Ladezeit: weniger als 6 Stunden in der Ladeschale Entladung: ca. 1.000 Scans**
Zugang Patienten ID
Virtuelle Tastatur 1D/2D Barcodeleser (optional)
Benutzeroberfläche
Icons und 2 Tasten, Touchscreen
Datentransfer
USB-Schnittstelle

* Gemäß Scannen auf dem Mcube Technology Blasenphantom (vergleichbares Gewebe) nach Scan-Anleitung.

** Mit einem neuen, komplett aufgeladenem Batteriemodul, gemäß Mcube Technology Testbedingungen geprüft.

Flyer BioCon-900S

Flyer Blasenscanner

Zusätzlich zum Video unten finden Sie hier noch weitere: Mcube Technology auf Youtube

FAQ

Wie funktioniert der Blasenscanner?

Der Blasenscanner ist ein B-Modus-Ultraschallgerät. Die Sonde sendet Ultraschallwellen aus und empfängt die reflektierten Signale. In der Konsole werden diese Signale verarbeitet und in Messdaten umgewandelt.

Der 3D-mechanische Sektorschallkopf erfasst die Blase in zwölf Querschnitten. Auf Grundlage der aufgenommenen Ultraschallbilder berechnet das Gerät das Blasenvolumen und zeigt das Ergebnis auf dem LCD-Bildschirm an.

Ja. Die Messung erfolgt mittels Ultraschall und ist nicht invasiv. Es ist weder ein Katheter noch ein anderer invasiver Eingriff erforderlich. Die Untersuchung ist in der Regel schmerzfrei und für den Patienten komfortabel.

Der Blasenscanner ermöglicht eine nicht-invasive Messung des Blasenvolumens und kann dabei helfen, unnötige Katheterisierungen zu vermeiden.

Er ersetzt jedoch nicht grundsätzlich eine medizinisch notwendige Katheterisierung. Die Entscheidung über weitere diagnostische oder therapeutische Maßnahmen liegt beim behandelnden medizinischen Fachpersonal.

Die Pre-Scan-Funktion unterstützt den Anwender dabei, die Position der Blase vor der eigentlichen Messung zu lokalisieren. Dadurch wird die anschließende Messung erleichtert.

Der Pre-Scan wird durchgeführt, wenn die entsprechende Funktion im Setup-Menü aktiviert ist.

Die BladderPoint™-Funktion unterstützt den Anwender bei der präzisen Lokalisierung der Blase. Mithilfe eines Zielsystems werden Fadenkreuze auf die Flüssigkeit innerhalb der Blase gesetzt. Dadurch wird die korrekte Positionierung erleichtert und die anschließende Volumenmessung unterstützt.

Der Blasenscanner darf unter folgenden Bedingungen nicht eingesetzt werden:

  • Bei Föten und schwangeren Patientinnen
  • Bei Patienten mit Bauchwassersucht
  • Bei Patienten mit offenen oder geschädigten Hautstellen im Untersuchungsbereich
  • Bei Wunden im suprapubischen Bereich (oberhalb des Schambeins)



Bitte beachten Sie hierzu auch die Kontraindikationen und Anwendungshinweise in der Gebrauchsanweisung

Verschiedene Faktoren können die Genauigkeit der Messergebnisse beeinflussen:

  • Frühere operative Eingriffe im suprapubischen Bereich oder am Becken
  • Einliegender Blasenkatheter
  • Narben, Nähte, Klammern oder Schnitte im Bauchbereich
  • Ein Luftspalt zwischen der Haut des Patienten und dem Schallkopf
  • Stark adipöse Patienten
  • Ein kontaminierter Schallkopf
  • Eine falsche Lagerung des Patienten

Mit einem vollständig aufgeladenen Akku können etwa 1.000 Scans durchgeführt werden.

Die vollständige Aufladung eines Akkus dauert beim BC-900S etwa 6 Stunden.

Hinweis: Ist der Akku vollständig entladen (0 %), kann es bis zu einer Stunde dauern, bis die Ladung von 0 % auf 1 % ansteigt. Dies ist ein normales Verhalten des Ladevorgangs.

Der interne Speicher der Konsole bietet Platz für bis zu 50 Scanergebnisse.

Wird diese Speicherkapazität überschritten, werden automatisch die ältesten gespeicherten Scanergebnisse gelöscht, um Platz für neue Messdaten zu schaffen.

Der Selbsttest-Scan dient der vorbeugenden Überprüfung der Gerätefunktion.

Er kann insbesondere dann durchgeführt werden, wenn die Sonde heruntergefallen ist oder das Gerät über einen längeren Zeitraum nicht verwendet wurde.

Weitere Informationen zur Durchführung finden Sie in der Gebrauchsanweisung.

Bei normalem Gebrauch ist für den Blasenscanner keine regelmäßige jährliche Kalibrierung erforderlich.

Sollten betriebliche oder nationale Vorschriften eine regelmäßige Kalibrierung vorsehen, ist diese entsprechend den Vorgaben in der Gebrauchsanweisung durchzuführen.

Der BioCon-900S zeichnet sich durch sein kompaktes, handliches Design aus. Er eignet sich besonders für Anwender, die Wert auf Mobilität und eine einfache Bedienung legen.

Der BioCon-1100 verfügt über eine separate Konsole mit einem größeren 10,1-Zoll-Farbdisplay. Darüber hinaus bietet er zusätzliche Funktionen für die Dokumentation und Datenübertragung, darunter einen integrierten Thermodrucker und Wi-Fi Direct.

Welches Modell besser geeignet ist, hängt von den individuellen Anforderungen und Arbeitsabläufen der jeweiligen Einrichtung ab.
